一、前期準備與安全規范

安全前提

1. 完全斷電：拔掉監護儀電源線，取出內置電池（若有，通常位于設備底部或側面，需擰下電池蓋螺絲），避免維修時觸電或短路；

2. 靜電防護：佩戴防靜電手環（或觸摸接地金屬釋放靜電），工作臺鋪防靜電墊，防止靜電損壞主板、屏幕排線等精密元件；

3. 避免二次損傷：破碎屏幕可能有玻璃殘?jiān)?，拆卸時戴一次性手套，用無塵布覆蓋屏幕表面，防止殘?jiān)鼊潅植炕虻袈渲猎O(shè)備內部。

工具與備件準備

1. 工具：十字螺絲刀（PH0、PH1，適配監護儀外殼及屏幕固定螺絲）、塑料撬棒（或銀行卡，避免金屬工具劃傷外殼）、鑷子（夾取排線插頭）、無塵布、75% 醫用酒精；

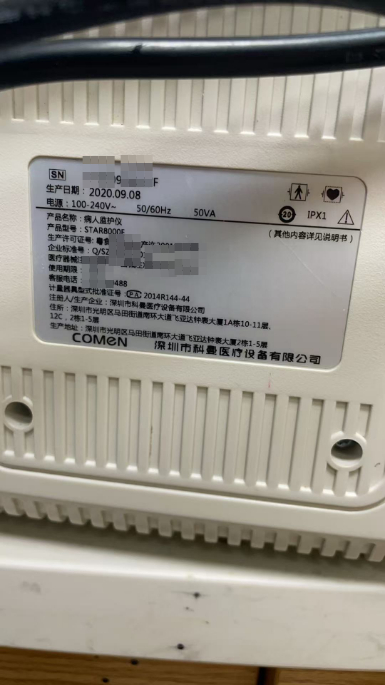

2. 屏幕備件：需確認監護儀具體型號（如科曼 C60、STAR8000）及屏幕參數 —— 屏幕類型（多為TFT 液晶顯示屏，部分帶觸摸屏）、尺寸（常見 5.7 英寸、7 英寸、10.1 英寸）、分辨率（如 800×480、1024×600）、排線接口類型（如 30Pin、40Pin 扁平排線），建議采購科曼原廠屏幕（避免非原廠屏出現顯示錯位、觸控失效等問題，可通過科曼售后或正規醫療器械備件商獲取，需提供設備序列號）。

二、舊屏幕拆除步驟

1. 拆解監護儀外殼

移除外部固定件：

1. 翻轉監護儀，卸下底部 / 側面的外殼固定螺絲（多為十字沉頭螺絲，數量 4-8 顆，部分螺絲隱藏在防滑墊、標簽下方，需先摳開防滑墊或揭開標簽）；

2. 用塑料撬棒沿外殼縫隙輕輕撬動（從邊角開始，避免蠻力拉扯），分離前殼與后殼（部分機型外殼帶卡扣，撬動時會聽到 “咔嗒” 聲，確?？弁耆撾x）。

定位屏幕組件：

1. 打開外殼后，屏幕通常通過金屬壓框或螺絲固定在主板 / 支架上，屏幕背面連接 1-2 根排線（一根為顯示排線，若帶觸控功能則額外有觸控排線，排線末端有卡扣式插頭連接主板）。

2. 分離舊屏幕與主板

拆卸屏幕固定結構：

1. 若屏幕帶金屬壓框，卸下壓框四周的固定螺絲（通常為小規格 PH0 螺絲，數量 4-6 顆），取下壓框；

2. 若屏幕直接用螺絲固定，擰下屏幕四角的固定螺絲，輕輕托起屏幕（注意屏幕背面的排線，避免拉扯斷裂）。

斷開排線連接：

1. 用鑷子輕輕挑起排線插頭的卡扣（卡扣多為黑色或白色，向上挑起 10°-15° 即可，勿過度彎折），捏住排線末端，垂直拔出排線（不可左右晃動，防止損壞主板接口針腳）；

2. 若帶觸控排線，按相同方法斷開，并用無塵布擦拭主板接口處的灰塵（避免新屏排線接觸不良）。

移除舊屏幕：

1. 將舊屏幕完全取出，若屏幕與前殼粘連（部分機型屏幕通過雙面膠固定），用塑料撬棒輕輕分離，清理前殼內殘留的雙面膠（用無塵布蘸酒精擦拭，避免殘留膠影響新屏安裝）。

三、新屏幕安裝步驟

1. 預處理新屏幕

· 檢查新屏幕外觀：確認無劃痕、排線無破損，接口與舊屏一致；

· 若新屏帶保護膜，暫時不撕除（避免安裝時劃傷屏幕表面，待測試完成后再撕）；

· 若前殼內需貼雙面膠固定屏幕，裁剪與屏幕尺寸匹配的醫用級雙面膠（厚度 0.5mm 為宜，避免過厚導致屏幕凸起），粘貼在前殼的屏幕固定區域。

2. 連接排線與固定屏幕

對接排線：

· 按舊屏排線的安裝方向，將新屏的顯示排線（及觸控排線）插入主板對應接口（注意排線正反，接口處有 “TOP” 標記或排線顏色線對應，插反會導致無顯示），輕輕按下排線卡扣，確保卡扣完全扣合（避免排線松動）；

· 用鑷子輕拉排線末端，確認無松動，若排線過長，可按原舊屏的排線走向整理（用扎帶固定，避免觸碰散熱部件）。

固定屏幕：

· 將新屏幕放入前殼或支架，對齊固定孔，擰回屏幕固定螺絲（螺絲力度適中，“手緊后再擰 1/4 圈”，避免過緊壓裂屏幕玻璃或損壞屏幕背光板）；

· 若有金屬壓框，裝回壓框并擰緊螺絲，確保屏幕與前殼貼合無縫隙（無凸起、無松動）。

3. 恢復外殼組裝

· 檢查設備內部：確認排線無擠壓、螺絲無遺漏在設備內，用無塵布擦拭外殼內側灰塵；

· 扣合前殼與后殼：對齊外殼卡扣，輕輕按壓四周，確?？弁耆ňo（外殼無縫隙），擰回底部 / 側面的外殼固定螺絲，重新貼好防滑墊或標簽。

四、通電測試與收尾

1. 分階段測試

第一階段：通電檢測顯示功能

· 裝上電池（或插上電源線，暫不裝電池），打開監護儀電源開關，觀察新屏幕是否正常點亮：

· 無黑屏、白屏，屏幕顯示清晰（無暗區、花屏）；

· 系統自檢正常，無 “屏幕故障” 報錯（如無 “Display Error” 提示）；

· 觸摸功能測試（若帶觸控）：點擊屏幕菜單、參數調節按鈕，確認觸控靈敏、無偏移（若觸控偏移，需進入監護儀 “觸控校準” 模式校準，具體操作參照設備手冊）。

第二階段：功能完整性測試

· 連接心電、血氧、血壓探頭，檢查各參數（心率、血氧飽和度、血壓）是否正常顯示；

· 測試報警功能：模擬報警（如血氧低于 90%），確認屏幕報警提示、背光閃爍正常；

· 連續運行 30 分鐘：觀察屏幕無閃爍、無自動黑屏，觸摸功能持續穩定（無卡頓）。

2. 收尾工作

· 撕除新屏幕表面的保護膜，用無塵布蘸酒精擦拭屏幕（去除指紋、污漬）；

· 恢復電池安裝（若之前取出），插上電源線，確認監護儀正常待機；

· 記錄維修信息：標注新屏安裝日期、屏幕型號、備件批號，保留采購憑證。
