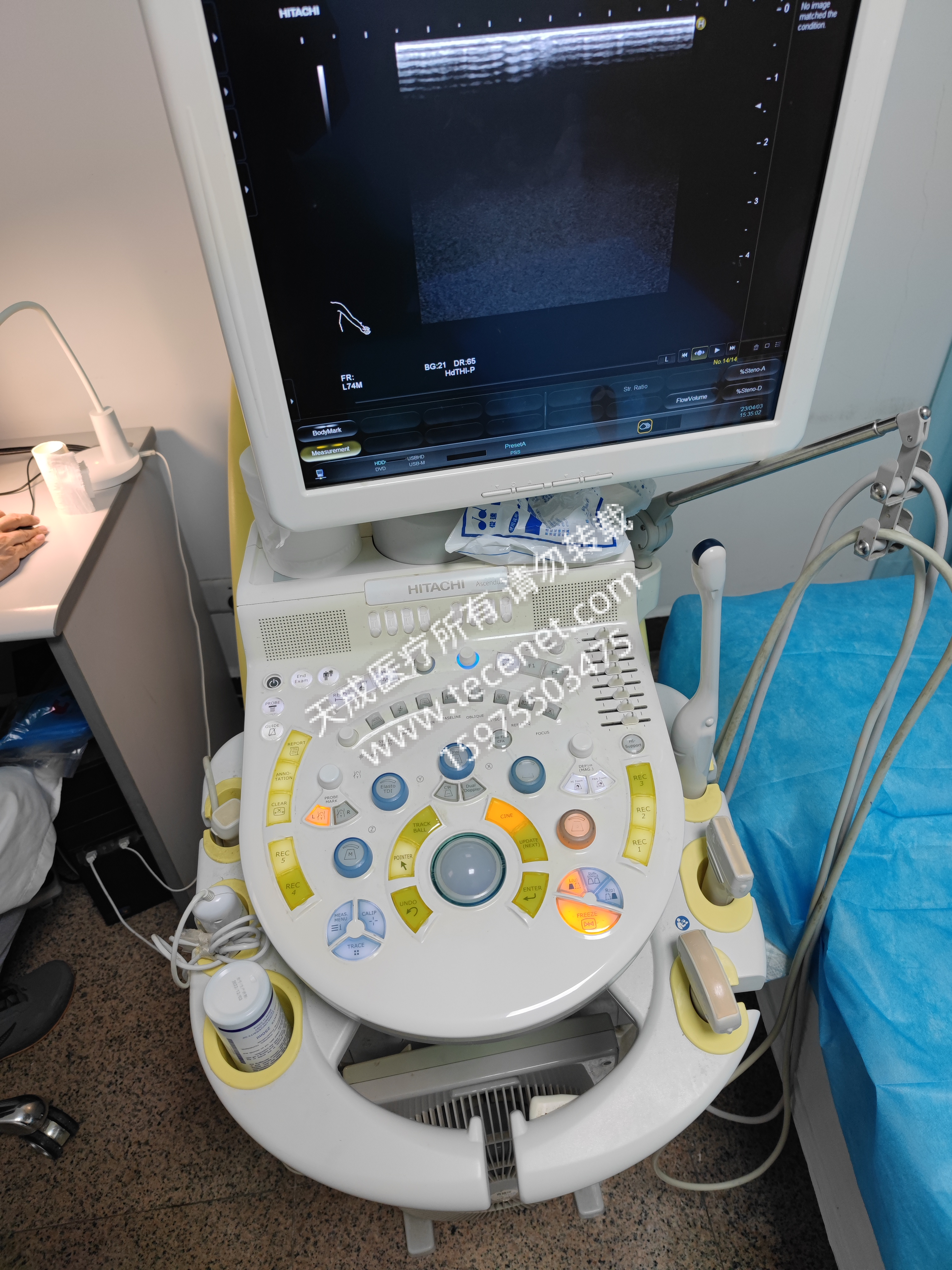

日立超聲系統（如 Hi Vision 系列）的 “通道板”（即超聲發射 / 接收通道板，負責處理探頭陣元的信號傳輸與放大，是超聲成像的核心硬件）故障，通常表現為無圖像、圖像花屏 / 缺失、探頭報錯（如 “Probe Not Detected”）、信噪比嚴重下降等問題。維修需遵循 “先故障定位、再分級修復” 的邏輯，具體步驟如下：

一、前期準備與安全規范（核心前提）

安全防護

i. 徹底斷電：關閉超聲系統主電源，拔掉電源線，等待 30 分鐘讓內部電容完全放電（通道板多為高壓電路，殘留電荷易導致觸電或元件燒毀）；

ii. 防靜電操作：佩戴接地防靜電腕帶（接地電阻≤1MΩ），鋪防靜電墊，所有工具（螺絲刀、鑷子）需接地，避免靜電擊穿通道板上的精密芯片（如 FPGA、信號放大器）；

iii. 避免二次損壞：通道板與探頭、主控制板通過多芯排線 / 連接器連接，拆解前標記所有連接線的位置（拍照或貼標簽），禁止拉扯排線（易導致針腳斷裂）。

工具與備件

i. 工具：十字螺絲刀（PH00/PH1，適配通道板固定螺絲）、一字螺絲刀（薄刃，用于撬動連接器）、萬用表（帶通斷 / 電壓檔，檢測電路通斷）、示波器（100MHz 以上，檢測信號波形）、熱風槍（調溫型，用于芯片焊接）、放大鏡（20 倍以上，觀察元件焊點）；

ii. 備件：確認通道板型號（如日立 Hi Vision EUB-7500 通道板型號 “EP6038”，需與超聲系統型號匹配），備用元件（如信號放大器芯片、電容、電阻、連接器針座，需與原元件參數一致）。

故障信息收集

i. 記錄報錯信息：進入超聲系統 “維修模式”（通過特定按鍵組合，如 “Menu+Setup+Power”，具體需參考日立維修手冊），查看通道板相關故障代碼（如 “Ch 0-3 Error”“Tx/Rx Circuit Fault”）；

ii. 初步排查：更換已知正常的探頭（同型號），若故障依舊，排除探頭問題；若更換后圖像恢復，說明原探頭或探頭接口故障，而非通道板問題。

二、故障定位：區分 “通道板整體故障” 與 “局部元件故障”

日立超聲通道板的核心電路包括發射電路（Tx）、接收電路（Rx）、信號調理電路、電源電路，需通過 “外觀檢查→電路檢測→信號測試” 逐步縮小故障范圍：

1. 外觀檢查（快速定位明顯故障）

· 拆開超聲系統主機側蓋（擰下固定螺絲，注意內部線纜走向），找到通道板（通常位于探頭接口板下方，通過多芯排線連接探頭接口）；

· 用放大鏡觀察通道板：

· 重點查看電源電路：是否有電容鼓頂、漏液（如 16V/100μF 電解電容），電阻發黑、燒毀（如限流電阻），芯片引腳氧化或焊點虛焊（如電源管理芯片）；

· 查看信號電路：發射 / 接收芯片（如日立定制型號 “HA17324”）是否有鼓包、燒痕，排線連接器針座是否彎曲、斷裂，PCB 板是否有腐蝕痕跡（如液體滲入導致的銅箔氧化）。

2. 電路通斷與電壓檢測（排除電源 / 接線故障）

· 電源電路檢測：

i. 通電（僅主電源，不啟動超聲軟件），用萬用表 “直流電壓檔” 測量通道板電源接口（如 “VCC 5V”“VCC 12V”“GND”），正常電壓應在 ±5% 誤差范圍內（如 5V±0.25V）；

ii. 若某路電壓無輸出或偏低，檢查電源管理芯片（如 LM1117）是否損壞（測量芯片輸入 / 輸出電壓，若輸入正常、輸出無，需更換芯片），或串聯的保險電阻是否熔斷（測量電阻阻值，無窮大則需更換同規格電阻）。

· 排線與接口檢測：

i. 斷開通道板與探頭接口、主控制板的排線，用萬用表 “通斷檔” 測量排線每根導線的通斷（避免排線內部斷線）；

ii. 檢查通道板上的排線針座，若針座有氧化，用棉簽蘸 99% 異丙醇擦拭針腳，去除氧化層（氧化會導致接觸不良，表現為圖像間歇性缺失）。

3. 信號波形測試（定位 Tx/Rx 電路故障）

· 用示波器檢測發射電路信號：

i. 連接正常探頭，啟動超聲系統進入 “測試模式”（發射測試），將示波器探頭接通道板 “Tx 輸出端”（對應探頭陣元的發射引腳）；

ii. 正常情況下應觀察到穩定的脈沖信號（頻率約 2-10MHz，幅度隨探頭型號變化）；若無信號或信號波形紊亂，說明發射芯片、驅動電路故障，需更換對應芯片（如發射驅動 IC）。

· 用示波器檢測接收電路信號：

i. 向探頭涂抹耦合劑，對準標準超聲 phantom（體模），檢測通道板 “Rx 輸入端” 的回波信號；

ii. 正?；夭ㄐ盘枒?yīng)為微弱的正弦波（幅度約 mV 級，需示波器調至 “小信號模式”）；若無回波信號，檢查接收放大器芯片（如 AD8066）、濾波電容是否損壞，或信號調理電路是否斷路。

三、核心維修操作：局部元件修復與通道板更換

（一）局部元件故障修復（適用于單個元件損壞，需具備電路維修基礎）

電容 / 電阻更換

· 若發現電容鼓頂、電阻燒毀，用熱風槍（溫度 300-350℃，風速中低）加熱元件引腳，待焊錫熔化后用鑷子取下舊元件；

· 更換同參數新元件（電容需注意耐壓值、容值，電阻需注意阻值、功率），用電烙鐵補焊（焊錫量適中，避免短路），焊接后用萬用表確認元件通路正常。

芯片級修復（發射 / 接收芯片、電源芯片）

· 更換芯片前，用吸錫器清除通道板焊盤上的殘留焊錫（確保焊盤平整，無虛焊）；

· 用熱風槍均勻加熱芯片引腳（溫度 350-400℃，熱風嘴對準芯片中心，避免局部過熱燒毀 PCB 板），待焊錫熔化后輕輕取下舊芯片；

· 清潔焊盤后，將新芯片對齊焊盤（注意芯片方向，避免反裝），用熱風槍焊接，焊接后用放大鏡檢查是否有 “橋連”（引腳間焊錫短路），若有則用吸錫帶清理。

連接器針座更換

· 若排線針座斷裂或接觸不良，用熱風槍加熱針座底部焊盤，取下舊針座；

· 焊接新針座時，需確保針座與 PCB 板垂直，引腳完全插入焊盤，避免針座歪斜導致排線無法插入。

（二）通道板整體更換（適用于大面積故障或無修復條件）

拆卸舊通道板

· 擰下通道板固定在主機機架上的螺絲（通常為 4-6 顆 M3 螺絲），斷開所有連接線（按之前標記的位置記錄，避免接反）；

· 小心取出舊通道板（通道板可能與其他電路板相鄰，避免刮擦相鄰元件）。

安裝新通道板

· 確認新通道板型號與原板一致（如日立原廠編號、PCB 板版本號），將新板放入機架，擰回固定螺絲（力度適中，避免螺絲過緊導致板變形）；

· 按標記的位置連接所有排線（探頭接口排線、主控制板排線、電源排線），確保每根排線完全插入針座，無松動。

通道板校準（關鍵步驟，否則圖像異常）

· 通電后進入超聲系統 “維修模式”，選擇 “Channel Calibration”（通道校準）：

執行 “增益校準”：系統自動調整每個通道的信號增益，確保各通道增益一致（避免圖像明暗不均）；

執行 “延遲校準”：校準發射 / 接收信號的時間延遲，確保探頭陣元信號同步（避免圖像失真、分辨率下降）；

執行 “探頭匹配校準”：連接不同型號的探頭（如凸陣、線陣探頭），系統自動匹配通道板與探頭的參數（如陣元數量、頻率范圍），校準后保存參數。

四、維修后功能驗證與風險控制

基礎功能測試

· 探頭識別測試：連接不同型號的探頭，確認系統能正常識別探頭型號（無 “Probe Error” 報錯）；

· 圖像質量測試：對準超聲體模，分別在 B 超、M 超、彩色多普勒模式下觀察圖像：

· B 超模式：檢查圖像是否清晰，無花屏、缺失區域，邊界分辨率是否正常（如體模內的模擬病灶能清晰顯示）；

· 彩色多普勒模式：檢查血流信號是否連續，無 “偽影”（如無信號中斷、異常彩色斑塊）；

· 長時間穩定性測試：連續開機運行 2 小時，觀察圖像是否保持穩定，無間歇性故障（如突然黑屏、報錯）。

異常處理預案

· 若校準失?。ㄌ崾?“Calibration Fail”）：檢查通道板與主控制板的排線是否接反，或新通道板是否與超聲系統軟件版本兼容（需升級軟件至匹配版本，聯系日立售后獲取升級包）；

· 若圖像仍有花屏：重新檢查通道板上的焊接點（是否有虛焊），或更換探頭接口板（探頭接口板故障可能誤判為通道板問題）；

· 若開機無反應：檢查通道板電源電壓是否正常，或電源管理芯片是否未焊接到位（導致無供電）。

五、注意

禁止自行操作的情況

· 無電路維修經驗或無示波器、熱風槍等專業工具時，禁止拆解通道板（易導致元件二次損壞，甚至引發主機短路）；

· 通道板校準無專用軟件或校準參數時，禁止手動調整（會導致圖像嚴重失真，影響臨床診斷）；

· 若故障代碼顯示 “Channel Overload”（通道過載），需先排查探頭是否短路（探頭故障可能導致通道板燒毀），再維修通道板。
