一、故障原因分析

1. 透鏡破損

1. 直接外力損傷：探頭使用過程中碰撞到硬物（如手術器械、檢查床邊緣），或運輸 / 存放時未妥善保護，導致透鏡表面出現裂紋、碎裂或脫落。

2. 老化或腐蝕：長期接觸耦合劑、消毒液或其他化學物質，可能造成透鏡材質老化、脆化，進而破損。

2. 聲頭圖像出現暗道

1. 透鏡破損連帶影響：透鏡破損后，聲波傳導路徑受干擾，導致聲束發散或衰減，圖像中出現暗區（暗道）。

2. 聲頭陣元損壞：外力沖擊或長時間高頻使用可能導致聲頭內部壓電陣元部分失效，無法正常發射或接收超聲波，形成圖像缺失區域。

3. 內部線纜或電路故障：聲頭與主機連接的線纜接觸不良、內部斷線，或聲頭驅動電路元件損壞，也可能導致信號傳輸異常，表現為圖像暗道。

二、維修流程（需由專業工程師執行）

1. 初步檢測與評估

· 外觀檢查：確認透鏡破損程度（如裂紋位置、是否貫穿），觀察聲頭表面是否有液體滲入痕跡（可能導致內部短路）。

· 電氣性能測試：使用專用檢測設備（如超聲探頭檢測儀）連接探頭，測試聲頭陣元的發射 / 接收信號強度，定位失效陣元位置。

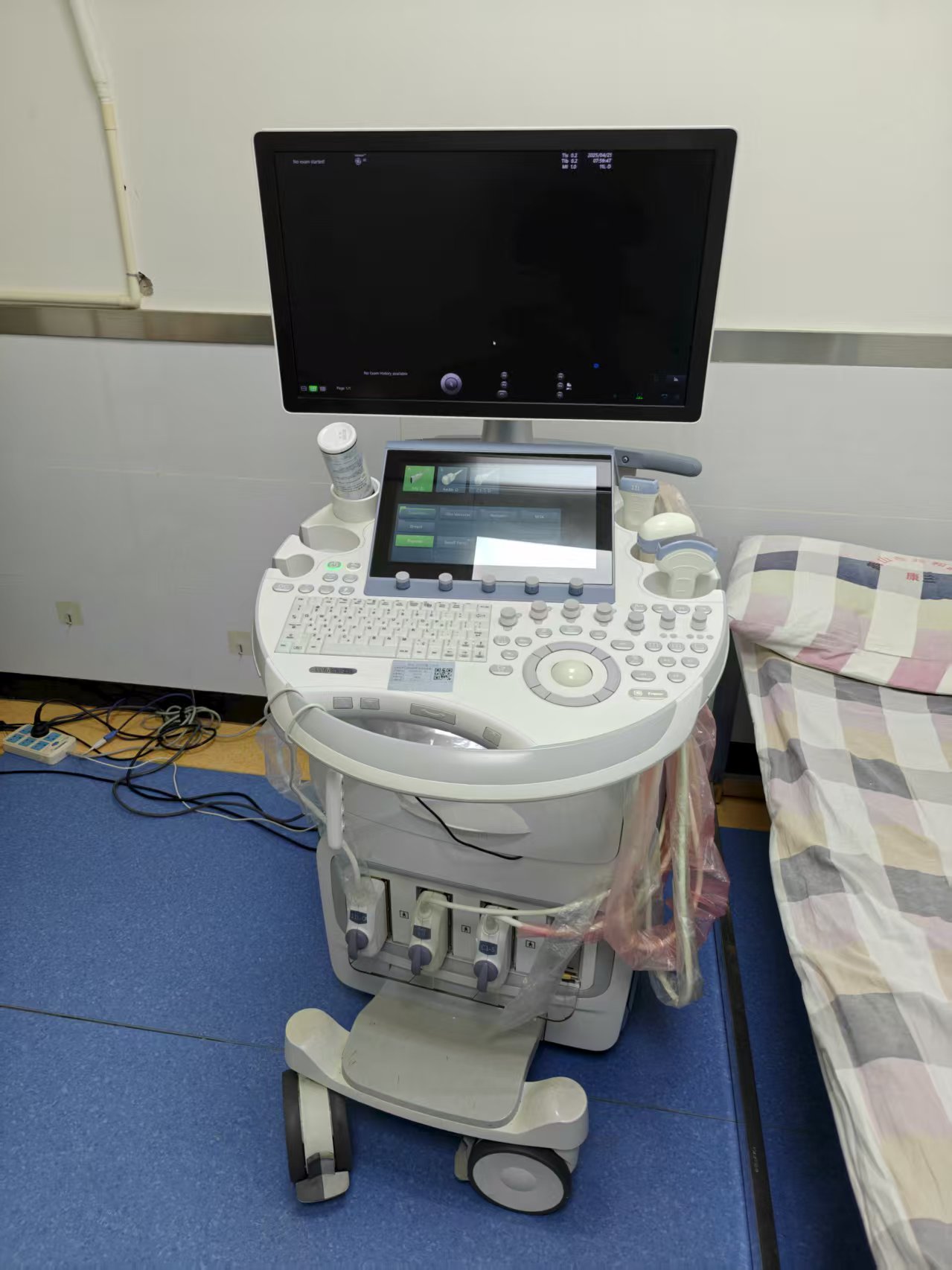

· 圖像校準測試：將探頭接入 GE E8CS 主機，在標準水模中掃描，記錄暗道的分布范圍及圖像質量（如分辨率、信噪比），判斷故障是否與透鏡破損直接相關。

2. 透鏡更換操作

· 拆卸舊透鏡：

· 需使用專用工具（如精密螺絲刀、鑷子）小心拆解探頭前端外殼，注意避免損傷聲頭表面及內部線纜。

· 若透鏡通過膠水固定，需用溶劑（如丙酮）軟化膠層后緩慢取下，清理殘留膠跡時避免刮傷聲頭表面。

· 安裝新透鏡：

· 選擇與原型號匹配的透鏡（GE 原廠配件或認證第三方配件），確保透鏡曲率、材質（如醫用級高分子材料）與原裝一致。

· 用無塵布清潔聲頭表面，涂抹專用耦合膠（需符合超聲探頭密封標準），將透鏡精準對位后固定，確保無氣泡或縫隙（避免液體滲入）。

· 固化膠水時需控制溫度與時間，防止膠層過厚影響聲波傳導。

3. 聲頭故障修復（針對暗道問題）

· 陣元修復或更換：

· 若檢測到部分陣元失效，需使用顯微焊接設備嘗試修復（如重新焊接脫落的電極）；若陣元損壞嚴重，需整體更換聲頭模塊。

· 線纜與電路檢修：

· 檢查探頭線纜各接口（如連接器針腳）是否氧化、彎曲，使用萬用表測量線纜通斷，更換破損線纜。

· 若聲頭驅動電路故障（如放大芯片、濾波電容損壞），需對照電路圖定位故障元件，更換后重新調試電路參數。

4. 校準與測試

· 聲學性能校準：

· 使用水模校準系統，調整探頭的發射功率、聚焦參數等，確保聲波發射頻率、波束寬度符合原廠標準（如 GE E8CS 的宮腔探頭中心頻率通常為 5-9MHz）。

· 圖像質量驗證：

· 在標準水模中掃描，觀察圖像是否均勻、無暗道，測量分辨率（如縱向 / 橫向分辨力應≤0.5mm）、對比度等指標，確保符合臨床使用要求。

· 密封性測試：

· 對探頭前端進行防水測試（如浸泡在水中觀察是否漏氣），確保透鏡安裝后無滲漏，避免后續使用中進水損壞內部元件。

三、注意事項

安全與消毒規范

· 維修過程中需佩戴防靜電手環，避免靜電損壞聲頭內部精密元件。

· 修復后的探頭需嚴格按照醫院消毒流程（如戊二醛浸泡、環氧乙烷滅菌）處理，確保符合院感要求，但需注意消毒劑對透鏡材質的影響（避免使用強腐蝕性試劑）。

四、緊急處理建議

若透鏡破損導致聲頭暴露，需立即停止使用，用無菌保護套包裹探頭前端，避免灰塵、液體污染內部元件。同時聯系專業設備維修機構，切勿自行拆解或嘗試修復，以免擴大故障范圍或引發安全風險。
