一、故障定位與排線排查

1. 確定故障表現

· 常見癥狀：屏幕顯示異常（花屏、黑屏、部分區域無顯示）、按鍵失靈、參數采集中斷（如心率、血壓無數據）、設備間歇性重啟或報錯（如 “Communication Error”）。

· 初步判斷：若故障隨設備移動或觸碰面板時出現 / 消失，大概率為排線接觸不良或斷裂。

2. 排線老化排查步驟

· 斷電拆機：

· 斷開監護儀電源，等待 5-10 分鐘至電容放電，避免靜電損壞元件。

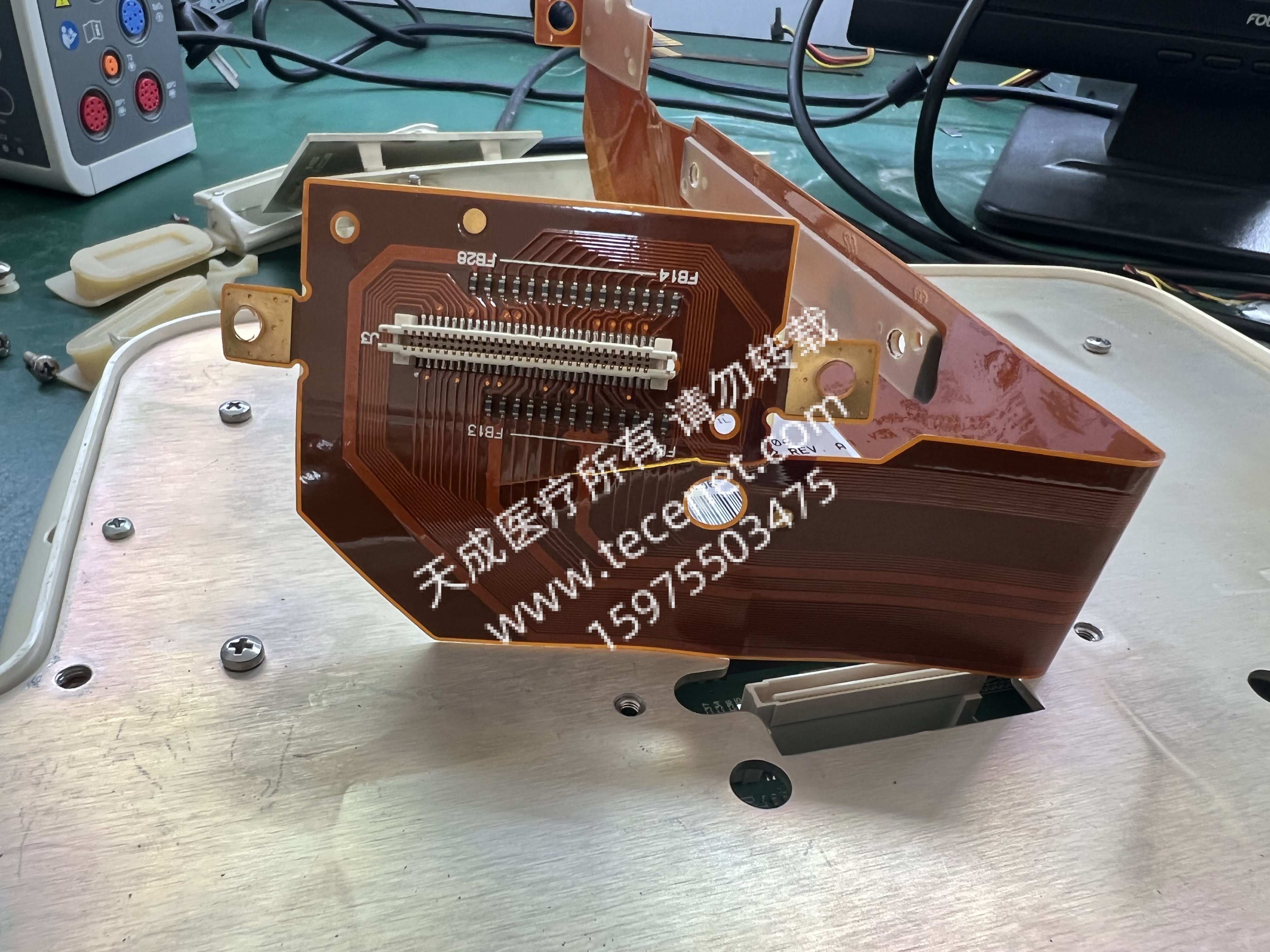

· 使用十字螺絲刀卸下控制面板、后蓋或側邊蓋板（參考設備維修手冊，Dash4000 排線多分布于屏幕與主板、按鍵板與主板之間）。

· 目視檢查：

· 重點觀察排線兩端接口（如 FPC/FFC 接口）及彎折頻繁部位（如屏幕翻轉軸附近），若發現排線表皮開裂、銅線外露或斷裂，即可確認老化故障。

· 部分隱蔽斷裂需用放大鏡觀察，或輕捏排線觀察是否有接觸不良的閃爍現象。

二、排線更換與維修方案

1. 更換原廠排線

· 配件獲取：

· 提供設備型號（Dash4000）和排線部件號（可從舊排線標簽獲取，如 P/N: XXX-XXXX），采購原廠適配排線。

· 若標簽?zāi)：?，可拍照記錄排線長度、接口類型（針腳數、間距）及走向，由售后匹配型號。

· 更換步驟：

i. 拆卸舊排線：

· 用鑷子輕輕撬開接口卡扣（部分接口為翻蓋式或鎖扣式），垂直拔出排線（勿拉扯），記錄排線在卡槽中的走向（避免安裝時扭曲）。

· 若排線用膠帶或扎帶固定，小心撕下膠帶，保留固定位置標記。

ii. 安裝新排線：

· 將新排線按原走向放入卡槽，接口對準主板插座，按下卡扣固定（聽到 “咔噠” 聲即安裝到位），用膠帶或扎帶按原位置固定，避免排線懸空彎折。

· 測試驗證：
安裝外殼后通電，觀察屏幕顯示、按鍵操作及參數采集是否正常，反復翻轉屏幕或按壓面板，確認故障消失。

2. 應急維修（僅適用于輕微斷裂）

· 適用場景：若排線僅部分?jǐn)嗔亚覠o備件，可臨時修復：

· 清潔與絕緣：用酒精棉擦拭斷裂處油污，待干燥后，用細砂紙輕磨斷裂銅線表面氧化層，確保導電良好。

· 導電膠 / 焊接修復：

· 若斷裂點少且位置便于操作，可涂抹導電銀膠覆蓋斷裂處，固化后（需按膠劑說明等待時間）用絕緣膠帶包裹；

· 具備焊接技能者，可用細烙鐵（溫度≤300℃）加助焊劑焊接斷裂銅線，冷卻后用熱縮管包裹絕緣。

· 注意：應急修復僅為臨時方案，需盡快更換原廠排線，避免因接觸電阻增大導致設備過熱或數據傳輸異常。

三、關鍵操作注意事項

1. 靜電防護：

· 操作前佩戴防靜電手環，或定期觸摸接地金屬釋放靜電，避免靜電擊穿主板芯片（尤其是排線接口附近的 CMOS 元件）。

2. 接口保護：

· 插拔排線時務必按住接口卡扣，嚴禁拽拉排線本體；若接口針腳彎曲，用鑷子小心復位，避免強行插入導致針腳斷裂。

3. 排線走向優化：

· 安裝時確保排線無銳角彎折（最小彎曲半徑≥5mm），可在易磨損處（如翻轉軸）粘貼硅膠墊或絕緣膠布保護。

四、預防排線老化的維護建議

1. 定期檢查：

· 每季度拆機檢查排線狀態，重點關注彎折部位，發現表皮老化（如硬化、裂紋）及時更換，避免故障擴大。

2. 操作規范：

· 避免頻繁劇烈翻轉屏幕或用力按壓控制面板，減少排線機械損傷；移動設備時輕拿輕放，防止內部排線因震動松脫。

3. 環境控制：

· 保持設備工作環境干燥（濕度≤70%）、無粉塵，避免排線因潮濕氧化或灰塵堆積導致短路。

4. 備件管理：

· 大型醫療機構可儲備常用排線（如屏幕排線、按鍵板排線），縮短維修周期，降低設備停機風險。

五、風險提示

· 若對拆機或維修操作不熟悉，建議直接聯系專業工程師處理，避免因操作不當導致主板損壞。

· 更換排線后需重新校準監護儀（如血氧、血壓模塊），確保測量精度符合臨床要求，校準記錄需存檔備案。

通過規范更換排線及預防性維護，可有效解決 GE Dash4000 因排線老化導致的電路故障，保障設備持續穩定運行。
