一、故障排查流程

電源輸入檢測

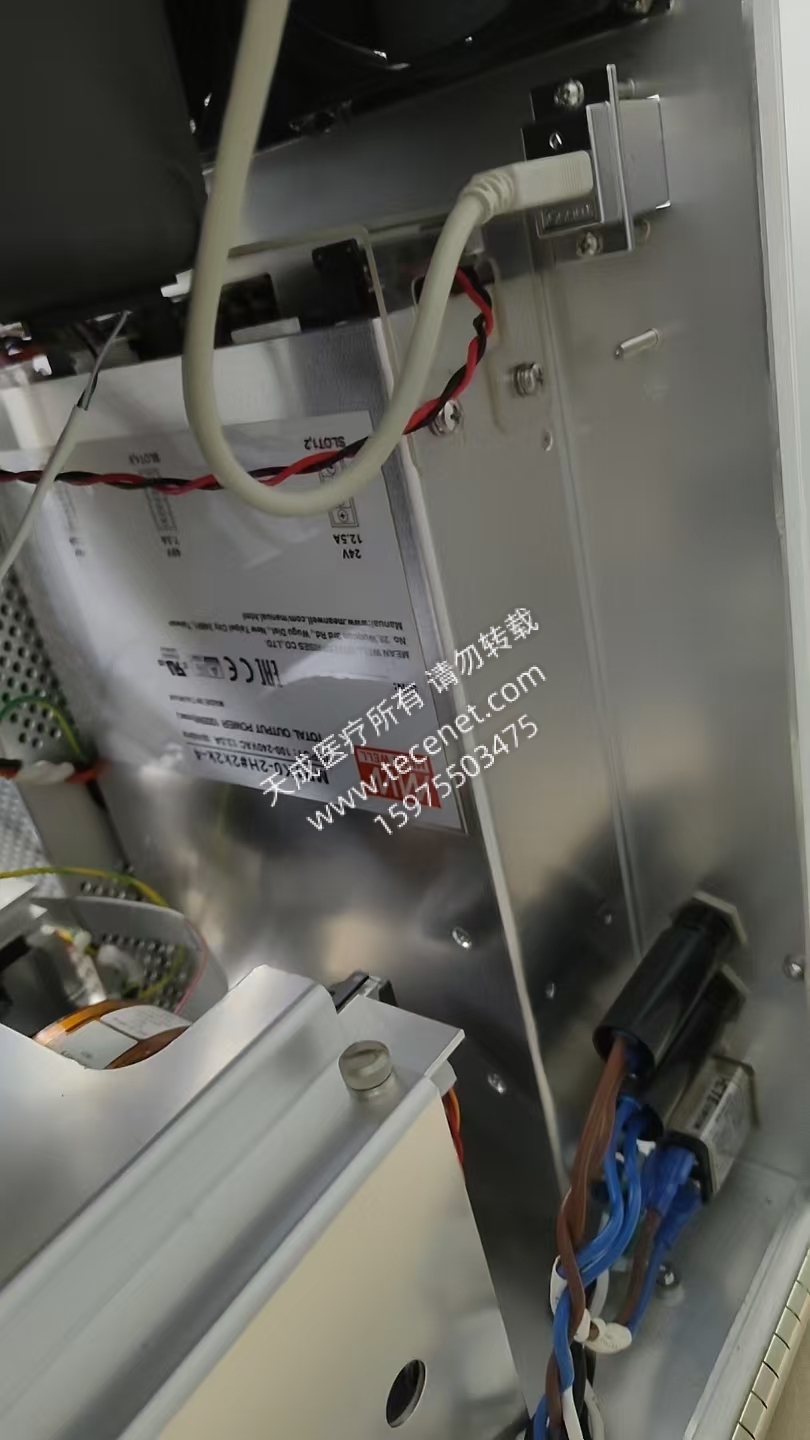

· 外部電源檢查：確認設備電源線已牢固接入24V ATX接口及市電插座，排除接觸不良或斷路風險。

· 電源輸出電壓測試：使用萬用表測量電源模塊輸出端電壓，若偏離額定值（通常為±12V/±5V），需更換電源或修復電源內部電路。

主板硬件診斷

· 電容狀態檢查：目視檢查主板電解電容是否鼓包、漏液（老化電容需更換同規格元件）。

· 短路排查：移除主板所有外接線纜，使用萬用表蜂鳴檔檢測主板供電線路對地阻值，若接近0Ω則存在短路。

二、核心維修步驟

三、關聯系統驗證

供電鏈路測試

· 上電后測量主板各關鍵節點電壓（如CPU供電、內存供電），確保符合設計規格。

· 檢查主板與控制模塊（BLOCK）的通信線（如SATA電源線）是否因折痕導致阻抗異常。

功能恢復驗證

· 執行設備自檢程序（通過前面板功能鍵組合啟動），觀察是否報電源相關錯誤代碼（如E01-E03）。

· 連接計算機端控制軟件，驗證通信狀態及主板響應速度是否符合標準。

四、預防性維護建議

· 定期檢測：每季度使用萬用表檢測電源輸出穩定性（波動范圍≤±2%）。

· 環境管理：保持設備間濕度40-60%，避免主板因凝露引發短路。

· 備件支持：獲取主板替換件（PN：MB-ABI7500-REV3）。
