一、前期準備與安全規范

安全前提

i. 斷源斷電：關閉鼻竇鏡主機、冷光源、攝像系統電源，拔掉鏡體、光纜、攝像頭連接線，避免帶電操作損壞 CCD/CMOS 組件；

ii. 防護措施：佩戴無塵手套（防止手汗污染鏡頭鍍膜）、防靜電手環（保護成像元件），工作臺鋪防靜電墊，準備專用工具（鏡頭清潔紙、光纖清潔筆、75% 醫用酒精、無水酒精、光纜通光筆、小型螺絲刀、放大鏡）；

iii. 備件確認：提前準備適配的光學鏡片、密封圈、光纜（需匹配鼻竇鏡型號，如 STORZ 28703BA、奧林巴斯 ENF-VT2 等，非原廠件可能因光學參數不匹配導致模糊加重）。

故障初步定位

i. 用 “替換法” 縮小范圍：

a. 更換已知正常的同型號光纜，若圖像變清晰，說明原光纜光衰 / 斷裂；

b. 更換正常的攝像頭 / 主機，若圖像恢復，鎖定攝像頭或主機故障；

c. 觀察模糊特征：整體發暗模糊優先查光源 / 光纜，局部污點 / 重影優先查鏡頭 / 光學通路，動態拖影模糊優先查機械偏移 / 信號接觸不良。

二、分模塊故障排查與維修

（一）光學通路污染 / 損傷（最常見，占模糊故障的 75% 以上）

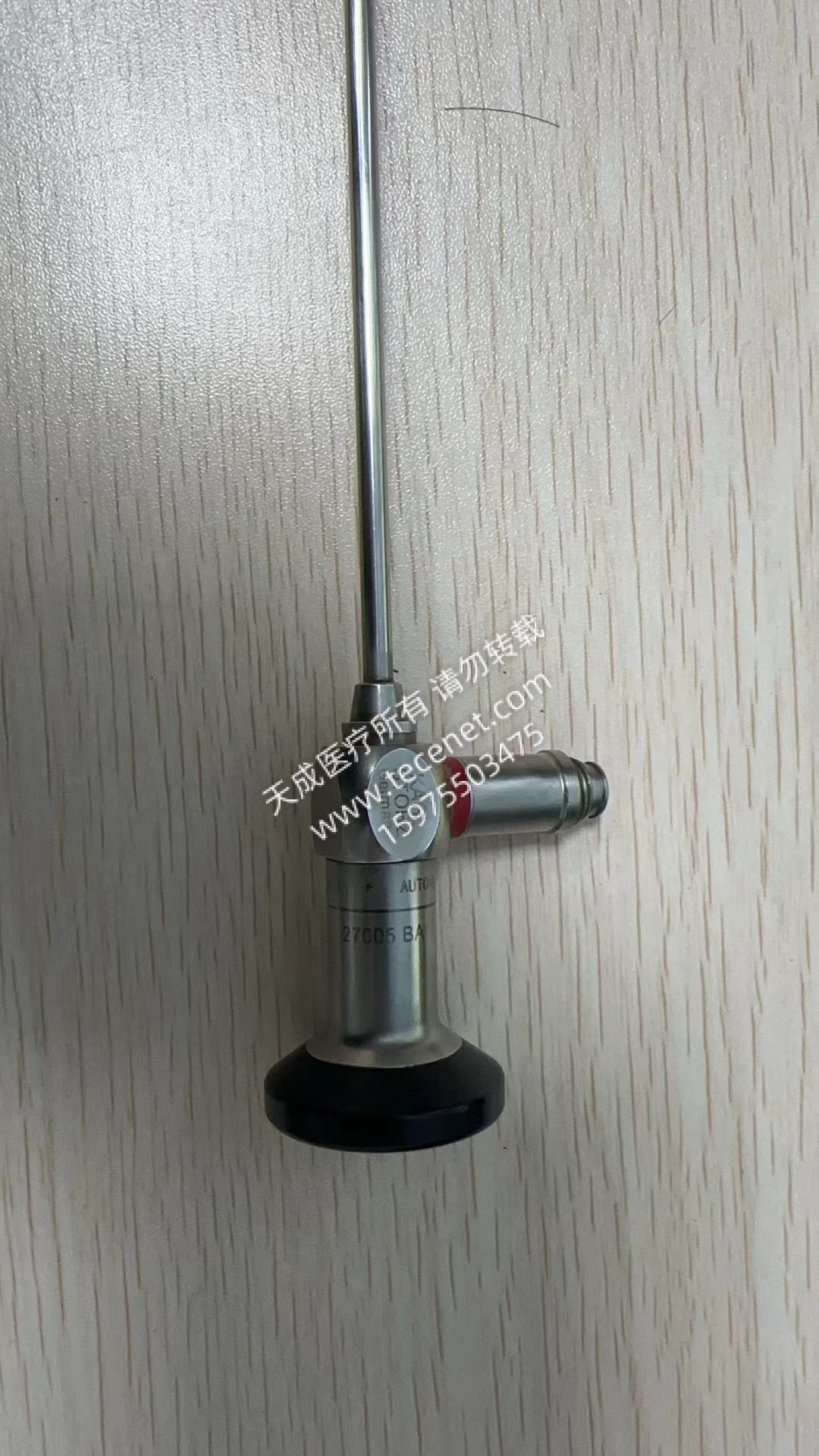

鼻竇鏡圖像需通過 “前端物鏡→鏡體內光學透鏡組→光纜傳光→攝像頭感光”，任何環節的污染、磨損都會導致模糊，是優先排查的核心模塊。

1. 前端物鏡污染 / 損傷（直接影響術野入口成像）

· 故障原因：手術中鼻腔分泌物、血液、組織碎屑附著物鏡；長期使用導致物鏡鍍膜磨損、鏡片劃傷 / 破裂；消毒不徹底殘留污漬。

· 維修步驟：

i. 分級清潔：

· 輕度污染（分泌物 / 血跡）：用無菌生理鹽水濕潤鏡頭清潔紙，輕輕擦拭物鏡表面（順時針單向，避免來回摩擦劃傷鍍膜），再用干清潔紙吸干水分；

· 頑固污漬（干涸組織 / 消毒殘留）：用鏡頭清潔紙蘸少量75% 醫用酒精（僅擦表面，禁止酒精滲入鏡體），輕柔擦拭后晾干（酒精殘留會導致鍍膜損壞，需徹底晾干）；

ii. 損傷檢查：

· 用放大鏡觀察物鏡：若有劃痕 / 裂紋 / 氣泡，需更換前端物鏡組件（聯系廠家采購?fù)吞栁镧R，更換時用專用扳手?jǐn)Q下舊物鏡，新物鏡需校準光學中心，避免偏心導致重影）；

· 若物鏡內部起霧（密封失效進水）：拆解鏡體前端（僅專業人員操作），取出鏡片組，用光纖清潔紙蘸無水酒精擦拭鏡片，晾干后更換物鏡密封圈（防止再次進水），重新組裝。

2. 鏡體內光學透鏡組污染 / 偏移（中間光學通路故障）

· 故障原因：鏡體密封老化，鼻腔沖洗液 / 血液滲入內部，污染中間透鏡；頻繁彎曲鏡體導致透鏡固定結構松動，透鏡偏移 / 傾斜。

· 維修步驟：

i. 內部清潔（專業拆解）：

· 拆除鏡體后端接口，用細長鑷子小心取出內部透鏡組（記錄鏡片順序，避免裝反導致成像倒立）；

· 用光纖清潔紙逐一擦拭透鏡兩面（從中心向邊緣螺旋擦拭，去除油污 / 水漬），若透鏡有頑固污染，可蘸少量無水酒精（確保完全揮發后再組裝）；

ii. 透鏡校準：

· 組裝時確保每片透鏡中心與鏡體軸線對齊（用校準工裝定位），若透鏡偏移，會導致圖像邊緣模糊、重影；

· 擰緊透鏡固定環（力度適中，避免過緊壓裂透鏡，過松導致移位），組裝后用手電筒照射鏡體后端，觀察出光是否均勻（無暗區 / 光斑偏移）。

3. 光纜污染 / 光衰 / 斷裂（光信號傳輸故障）

· 故障原因：光纜兩端接頭污染、光纖彎折過度（彎曲半徑＜20cm）導致斷裂、長期使用光纖衰減（光量傳輸不足）。

· 維修步驟：

i. 接頭清潔與檢測：

· 用光纖清潔筆擦拭光纜兩端金屬接頭（去除油污 / 灰塵，接頭污染會導致光損耗增加，圖像發暗）；

· 用光纜通光筆（輸出功率≥10mW）測試：通光筆插入光纜一端，另一端對準白色墻面，正常應顯示圓形完整光斑；若光斑缺角 / 暗淡，說明光纖斷裂 / 衰減；若光斑無缺角但亮度低，為光纖老化；

ii. 光纜更換：

· 若光纖斷裂 / 嚴重衰減，需更換同型號光纜（注意光纜芯數、直徑與鼻竇鏡匹配，如 200 芯、3mm 直徑光纜，非原廠光纜可能因光纖密度不足導致光量不足）；

· 日常使用避免光纜過度彎折、擠壓，延長使用壽命。

（二）機械結構偏移 / 松動（導致光學通路對齊偏差）

鼻竇鏡的鏡體、攝像頭、光纜連接部位若松動或偏移，會導致光學中心錯位，圖像模糊。

1. 鏡體與攝像頭連接松動

· 故障原因：反復插拔鏡體與攝像頭，導致連接接口螺紋滑絲、定位銷磨損（定位銷用于防止旋轉偏移）。

· 維修步驟：

i. 檢查接口：觀察鏡體后端與攝像頭的連接螺紋是否完好，定位銷（小圓柱）是否斷裂 / 磨損（若定位銷損壞，需更換接口組件）；

ii. 重新緊固：將鏡體與攝像頭對齊定位銷，順時針擰緊螺紋（避免強行擰入導致滑絲），確保接口無縫貼合（松動會導致光學通路偏移，圖像邊緣模糊）；

iii. 穩定性測試：輕輕晃動連接部位，觀察圖像是否抖動（無抖動說明牢固，若仍抖動，加薄型防滑墊片增強密封性）。

2. 攝像頭固定支架偏移

· 故障原因：手術中碰撞攝像頭支架，導致攝像頭感光面與光纜出光口對齊偏差。

· 維修步驟：

i. 調整支架：松開攝像頭支架固定螺絲，手動微調攝像頭角度（觀察圖像清晰度，對齊時圖像最清晰）；

ii. 固定鎖定：擰緊螺絲，用記號筆標記支架位置（避免后續偏移），測試移動鏡體時圖像是否穩定（無突然模糊）。

（三）成像系統故障（攝像頭 / 主機信號處理異常）

若光學通路、機械結構正常，需排查攝像頭感光組件、主機圖像處理板故障。

1. 攝像頭（CCD/CMOS）故障

· 故障原因：攝像頭感光元件老化、信號線纜接觸不良、芯片燒毀，導致圖像采集模糊、色彩失真。

· 維修步驟：

i. 信號線纜檢查：

· 斷開攝像頭與主機的專用視頻線（如 DVI、HDMI 或定制線纜），用酒精擦拭插頭針腳（去除氧化層），重新插入并擰緊固定螺絲（接觸不良會導致信號丟失，出現雪花點、模糊）；

· 更換正常視頻線，若圖像清晰，說明原視頻線內部斷裂；

ii. 攝像頭自檢與更換：

· 開啟主機，進入 “攝像頭自檢模式”（參照設備手冊，如長按 “TEST” 鍵），若提示 “Sensor Error”，說明感光元件損壞，需更換同型號攝像頭（如 STORZ 22200050 攝像頭）；

· 若攝像頭通電但圖像模糊，拆解攝像頭（專業操作）：清潔 CCD/CMOS 芯片表面灰塵，若芯片磨損 / 燒毀，需更換芯片組件。

2. 主機圖像處理故障

· 故障原因：主機圖像處理板元件老化（電容鼓包、芯片虛焊）、圖像參數誤調（對比度 / 銳度過低）。

· 維修步驟：

i. 參數復位：進入主機 “系統設置”，選擇 “圖像參數復位”（恢復出廠設置，避免誤調導致模糊），重新調節亮度（50%-70%）、對比度（40%-60%）至最佳狀態；

ii. 硬件檢查：

· 打開主機外殼，觀察圖像處理板是否有電容鼓包、芯片燒焦（若有，更換損壞元件，如 1000μF/16V 電解電容）；

· 用萬用表測量圖像處理板供電電壓（12V、5V），若電壓異常，檢修電源模塊（電壓不穩會導致圖像處理異常），必要時更換圖像處理板（需原廠適配）。

三、維修后測試與注意事項

功能測試（確保臨床使用標準）

· 靜態清晰度測試：對準標準分辨率測試卡（如 1920×1080），觀察圖像是否清晰顯示細節（無模糊、重影）；

· 模擬術野測試：用生理鹽水濕潤模擬鼻腔模型，插入鼻竇鏡，觀察模型內部結構（如模擬竇口、黏膜）是否清晰（無因液體折射導致的模糊）；

· 動態測試：緩慢轉動鏡體（0°→30°→70° 視角切換），觀察圖像是否跟隨流暢（無拖影、卡頓）。

核心注意事項

· 禁止非原廠備件：光學部件（物鏡、透鏡、光纜）、成像組件（攝像頭）需用原廠件，非原廠件可能因光學折射率不匹配、信號兼容性差，導致圖像模糊、設備故障；

· 專業維修邊界：鏡體內部透鏡組拆解、攝像頭芯片更換、主機板維修等復雜操作，必須專業的認證維修機構，避免自行拆解導致不可逆損壞；

· 日常維護：術后立即用生理鹽水沖洗鏡體前端，再用酒精消毒；光纜避免過度彎折、擠壓；攝像頭每月清潔感光面（用光纖清潔紙）；主機每半年除塵 1 次（防止散熱不良導致元件老化）。
