一、前期準備與安全規范

安全前提

i. 斷源斷電：關閉腹腔鏡主機、冷光源、氣腹機電源，拔掉所有連接線（避免帶電操作導致組件燒毀）；

ii. 靜電防護：佩戴防靜電手環，工作臺鋪防靜電墊，鏡頭、CCD 組件等精密部件避免直接接觸金屬或手汗（可戴無塵手套）；

iii. 工具與備件：準備十字螺絲刀（PH0/PH1）、光纖清潔紙（奧林巴斯專用，如型號 “OC-20”）、75% 醫用酒精、無塵布、光纜通光筆（檢測光纜通光性），備用部件（如適配光纜、CCD 連接線，需確認腹腔鏡型號）。

故障初步定位

i. 先通過 “替換法” 縮小范圍：更換已知正常的同型號光纜、鏡頭或主機，若更換后有圖像，可鎖定故障部件（如原光纜損壞）；

ii. 觀察主機報錯：若主機顯示 “NO VIDEO”“LENS ERROR” 等代碼，按代碼提示優先排查對應部件（如 “NO VIDEO” 重點查信號傳輸，“LENS ERROR” 查鏡頭機械結構）。

二、分模塊故障排查與維修

（一）光學鏡頭與光纜故障（最常見，占無圖像故障的 60% 以上）

腹腔鏡圖像需通過 “鏡頭光學系統→光纜傳光→CCD/CMOS 感光”，鏡頭污染、光纜斷裂會直接導致無圖像。

1. 鏡頭故障：污染、鏡片損壞、光圈卡滯

· 故障表現：鏡頭前端有污物，或鏡片破裂、起霧，光圈無法調節（導致進光量為 0）。

· 維修步驟：

i. 鏡頭清潔：

· 用無塵布蘸少量 75% 酒精，輕輕擦拭鏡頭前端保護鏡片（順時針單向擦拭，避免來回摩擦劃傷鍍膜）；

· 若鏡頭內部起霧（多為密封不良導致水汽進入），需拆解鏡頭（僅建議專業人員操作）：擰下鏡頭前端固定環，取出鏡片組，用光纖清潔紙蘸無水酒精擦拭鏡片，晾干后重新組裝（注意鏡片順序，避免裝反導致成像倒立）。

ii. 鏡片與光圈檢查：

· 用手電筒照射鏡頭后端，觀察鏡片是否有裂紋、劃痕（若有，需更換鏡頭鏡片組，聯系奧林巴斯售后采購同型號備件）；

· 手動調節鏡頭光圈旋鈕（若有），觀察光圈葉片是否靈活開合（若卡滯，多為光圈組件生銹或異物堵塞，需拆解后用硅潤滑脂潤滑葉片軸，嚴重時更換光圈組件）。

2. 光纜故障：斷裂、光衰、接頭污染

· 故障表現：光纜外觀有明顯折痕，或通過 “通光筆測試” 發現通光性差（通光筆插入光纜一端，另一端無光線射出或光線微弱）。

· 維修步驟：

i. 外觀與通光檢測：

· 檢查光纜外皮是否破損、內部光纖是否斷裂（若外皮破損，需用絕緣膠帶包裹，避免光纖進一步受損）；

· 用光纜通光筆（輸出功率≥10mW）連接光纜一端，另一端對準白色墻面，觀察光斑是否完整（正常為圓形完整光斑，若光斑缺角、暗淡，說明光纖斷裂或衰減嚴重）。

ii. 接頭清潔與更換：

· 若光斑暗淡但完整，用光纖清潔紙蘸酒精擦拭光纜兩端的金屬接頭（去除油污、灰塵，避免接頭污染導致光損耗）；

· 若通光筆測試無光線射出（光纖完全斷裂），需更換光纜（需匹配腹腔鏡型號，如奧林巴斯 “BF-1T240” 專用光纜，避免非原廠光纜因光纖芯數不匹配導致光量不足）。

（二）CCD/CMOS 成像組件故障（核心感光部件，故障會導致無信號輸出）

奧林巴斯腹腔鏡分為 “光纖鏡”（依賴外部 CCD 相機）和 “電子鏡”（內置 CMOS 傳感器），無圖像需分別排查：

1. 光纖鏡（外接 CCD 相機）：相機或連接線故障

· 故障表現：鏡頭、光纜正常，但 CCD 相機無圖像輸出，主機顯示 “NO CAMERA SIGNAL”。

· 維修步驟：

i. 相機連接檢查：

· 斷開 CCD 相機與主機的連接線（多為 HDMI、DVI 或?qū)Ｓ靡曨l線），用酒精擦拭插頭針腳（去除氧化層），重新插入并擰緊固定螺絲（避免松動導致信號中斷）；

· 更換已知正常的視頻線，若更換后有圖像，說明原視頻線斷裂或接觸不良。

ii. 相機供電與自檢：

· 檢查 CCD 相機電源適配器（通常輸出 12V DC），用萬用表測量輸出電壓（無電壓則更換適配器）；

· 開啟相機電源，觀察相機指示燈是否正常（如綠燈亮為正常，紅燈亮為故障），若指示燈異常，需拆解相機檢查內部主板（如電容鼓包、芯片燒毀，需更換相機主板或整機）。

2. 電子鏡（內置 CMOS）：傳感器或信號線纜故障

· 故障表現：內置 CMOS 傳感器損壞，或傳感器與主機的信號線纜斷裂，主機無圖像且無報錯。

· 維修步驟：

i. 信號線纜檢測：

· 電子鏡的信號線纜集成在鏡體內（不可拆卸），若鏡體有明顯彎折、擠壓痕跡，可能導致線纜斷裂（需通過奧林巴斯專用檢測設備測量線纜通斷，個人維修難以操作，建議送修）；

ii. 傳感器測試：

· 若線纜正常，需拆解電子鏡后端的信號接口板，用示波器測量 CMOS 傳感器的輸出信號（無信號則傳感器損壞），需更換內置 CMOS 組件（需原廠備件，且需專業校準，避免自行更換導致成像偏移）。

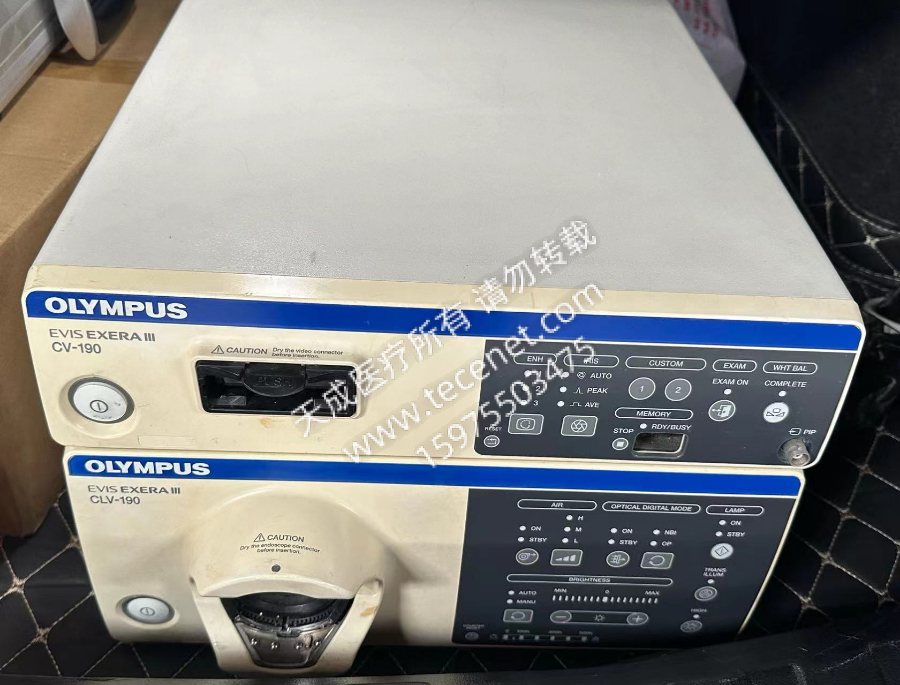

（三）主機與光源故障（圖像處理與光供應異常，間接導致無圖像）

主機故障：圖像處理板、信號接口損壞

· 維修步驟：

· 更換主機輸入接口（如從 “HDMI1” 換至 “HDMI2”），若更換后有圖像，說明原接口損壞；

· 進入主機 “維修模式”（按奧林巴斯主機 “MENU+SET” 組合鍵，輸入密碼），執行 “圖像自檢”（Image Self-Test），若自檢失敗，提示 “BOARD ERROR”，需更換主機圖像處理板（需原廠適配，如型號 “MPU-200”）。

冷光源故障：光源不亮、光量不足

· 故障表現：光源未提供足夠光線，鏡頭無進光，導致主機無圖像（易誤判為鏡頭故障）。

· 維修步驟：

· 檢查冷光源燈泡（如氙燈、LED 燈）：打開光源外殼，觀察燈泡是否發黑、炸裂（若有，更換同型號燈泡，如奧林巴斯 “XL-300” 專用氙燈）；

· 測試光源輸出：用光功率計測量光源出口的光功率（正?！?0000 lux），若光功率低，需清潔光源反光鏡（用無塵布蘸酒精擦拭），或更換光源鎮流器（氙燈需鎮流器供電，鎮流器故障會導致燈泡不亮）。

三、維修后測試與注意事項

功能測試

· 通光測試：開啟冷光源，通過鏡頭觀察白色墻面，圖像應清晰、無暗區、色彩正常（無偏色）；

· 動態測試：移動鏡頭，觀察主機圖像是否跟隨流暢（無卡頓、拖影）；

· 多場景測試：在不同亮度環境下調節光源光量，確認圖像亮度可正常變化（無突然黑屏）。

核心注意事項

· 禁止非原廠備件：鏡頭、光纜、CMOS 組件等需用奧林巴斯原廠件，非原廠件可能因光學參數不匹配導致成像模糊、光衰過快；

· 專業維修邊界：光纖鏡內部鏡片組、電子鏡內置 CMOS、主機圖像處理板等復雜部件，避免自行拆解導致不可逆損壞；

· 日常維護：使用后及時清潔鏡頭（用專用鏡頭紙），光纜避免過度彎折（彎曲半徑≥30cm），冷光源定期更換燈泡（氙燈壽命約 500 小時），減少無圖像故障概率。
